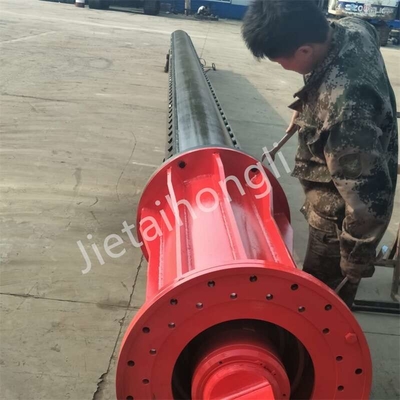

IMT Full Interlock Kelly Bar AF300 OD482mm Kelly Bar
نوار کلی اینترلاک ترکیبی از نوار کلی اینترلاک و نوار کلی چند قفل کامل تشکیل شده است.
برای این نوع نوار کلی، بخش اول از نوع اینترلاک 3 کلید، چند بخش داخلی کلیدهای پله ای چند نوع، کلیدهای بیرونی سه بخش سه مجموعه ای از فرم مقعر و محدب هستند.
میله کلی با اینترلاک ترکیبی مبتنی بر پیکربندی دکل داخلی و تقاضای شرایط است که با فناوری ساخت پیشرفته داخلی و خارجی ترکیب شده و از دکل شمع بندی دوار داخلی و خارجی پشتیبانی می کند.
این نوع نوار کلی برای ثبت اختراع درخواست شده است، شماره ثبت اختراع 201420542676.9 است.
|
خیر |
OD |
بخش |
راه شلوغی |
طول هر بخش (متر) |
عمق مته |
گشتاور |
||
| 1 | ¢440 | 3 | 4 | 5 | نوع اینترلاک | 9 - 15 | 24-55 | 220-260 |
| 2 | ¢470(482) | 3 | 4 | 5 | نوع اینترلاک | 9 - 15 | 24 تا 70 | 230-280 |
| 3 | ¢508 | 3 | 4 | 5 | نوع اینترلاک | 9-15 | 24 تا 70 | 260-360 |
| 4 | ¢530(540) | 3 | 4 | 5 | نوع اینترلاک | 9-18 | 24 - 85 | 360-420 |
| 5 | ¢575(580) | 3 | 4 | 5 | نوع اینترلاک | 9-18 | 24 - 85 | 420-460 |
| 6 | ¢630 | 3 | 4 | 5 | نوع اینترلاک | 9 - 20 | 24 - 92 | 460-550 |
